ISA SERVER 2006: NETWORK LOAD BALANCING

ISA SERVER 2006: NETWORK LOAD BALANCING

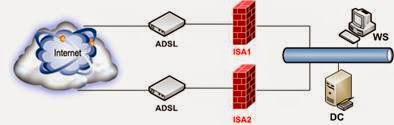

I. Mô Hình:



II. Chuẩn Bị:

- 1 Máy Domain Controller (DC), domain tên NhatNghe.Local
- 2 Máy ISA Server (ISA1 và ISA2), join domain NhatNghe.Local
- 2 Router ADSL

III. Cấu hình TCP/IP

ISA1:



ISA2:



DC:



IV. Triển Khai

Bước 1: Cài đặt và cấu hình Storage Server trên DC

Vào thư mục ISA Enterprise 2006, mở file ISAAutorun.exe, chọn Install ISA Server 2006



Setup Scenarios > Chọn Install Configuration Storage Server



Để mặc định > Next



Chọn Create a new ISA Server Enterprise



Nhấn Next



Nhập Username và Password của Domain Admin



Nhấn Next



Bước 2: Tạo Array

Phải chuột vào Arrays > Chọn New Array



Cấu hình Array Name: NhatNghe



Array DNS Name để mặc định > Next



Assign Enterprise Policy > Next



Array Policy Rule Types > Next



Nhấn Finish



Sau đó nhấn Apply

Cấu hình Managed ISA Server Computer

Chọn Firewall Policy > Toolbox > Computer Sets > Chọn Managed ISA Server Computer



Add Computer ISA1 và ISA2







Lưu lại cấu hình > Nhấn Apply

Tạo Rule để Client truy cập Internet

Hình ảnh này đã được thay đổi kích thước. Click vào đây để xem hình ảnh gốc với kích thước là 658x390

Bước 3: Cài đặt ISA Server trên ISA1 và ISA2

Mở ISA Enterprise 2006, mở ISAAutorun.exe, chọn Install ISA Server 2006



Chọn Install ISA Server Services



Nhấn Next



Chọn DC.NhatNghe.Local



Chọn Join an existing array



Chọn Array cần join



Nhấn Next



Cấu hình Internal Network: 10.0.0.0 à 10.0.0.255

Nhấn Next

Nhấn Install



Bước 4: Cấu hình Network Load Balancing

Tạo Enterprise Network

Hình ảnh này đã được thay đổi kích thước. Click vào đây để xem hình ảnh gốc với kích thước là 658x390

Network Name: Enterprise Network



Nhập vào Range IP



Khai báo Enterprise Network trong Internal Network



Chọn Add Network



Chọn Enterprise Network đã tạo trước đó



Nhấn OK



Cấu hình Network Load Balancing



Nhấn Next



Chọn Internal, tiếp tục chọn vào Set Virtual IP



Khai báo địa chỉ VIP



Nhấn Next



Nhấn Finish



Nhấn Apply để lưu lại thay đổi và Restart lại Services



Bước 5: Kiểm tra

Kiểm tra địa chỉ VIP đã được thiết lập cho ISA1 và ISA2





Client kiểm tra truy cập Internet, ISA1 và ISA2 kiểm tra việc cân bằng tải
